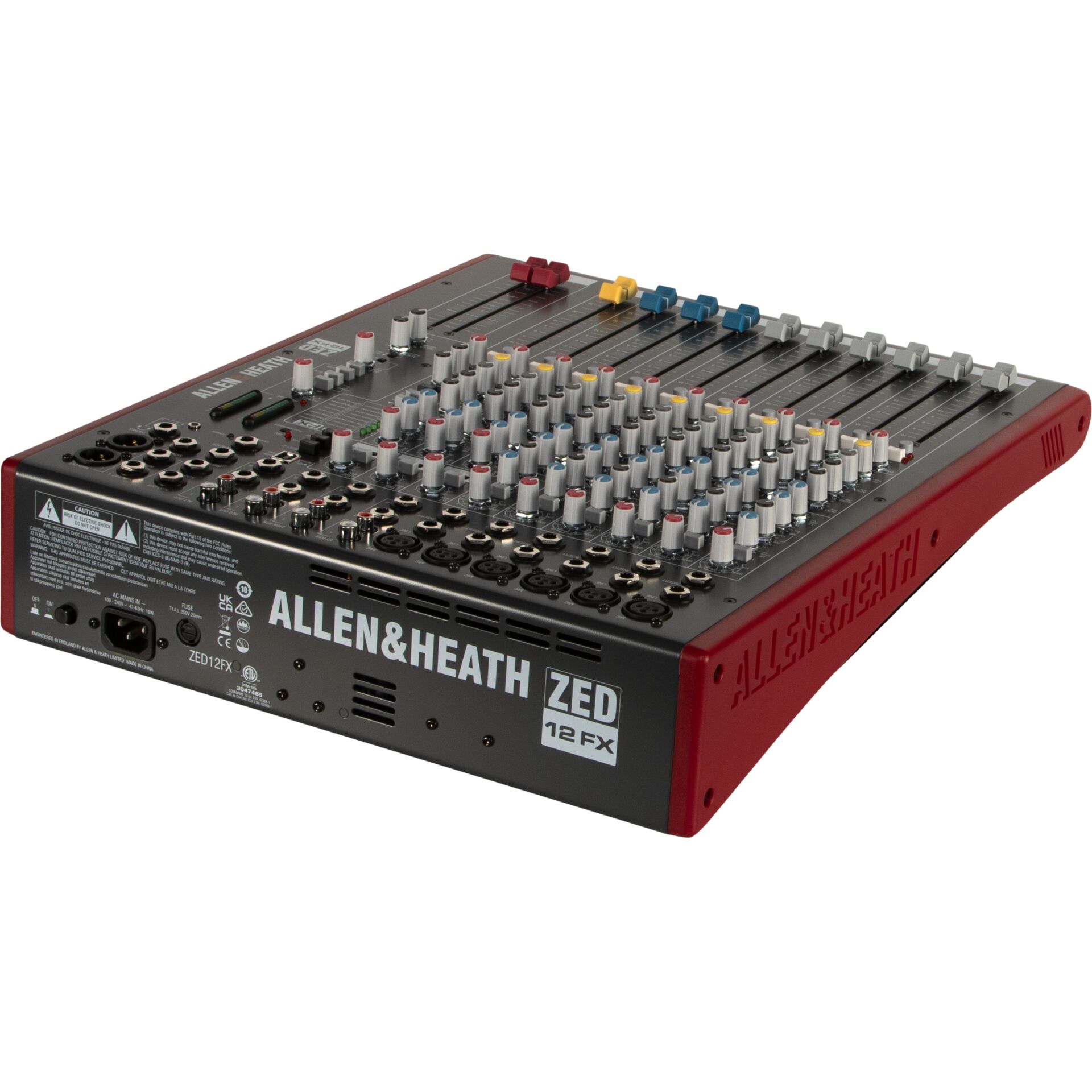

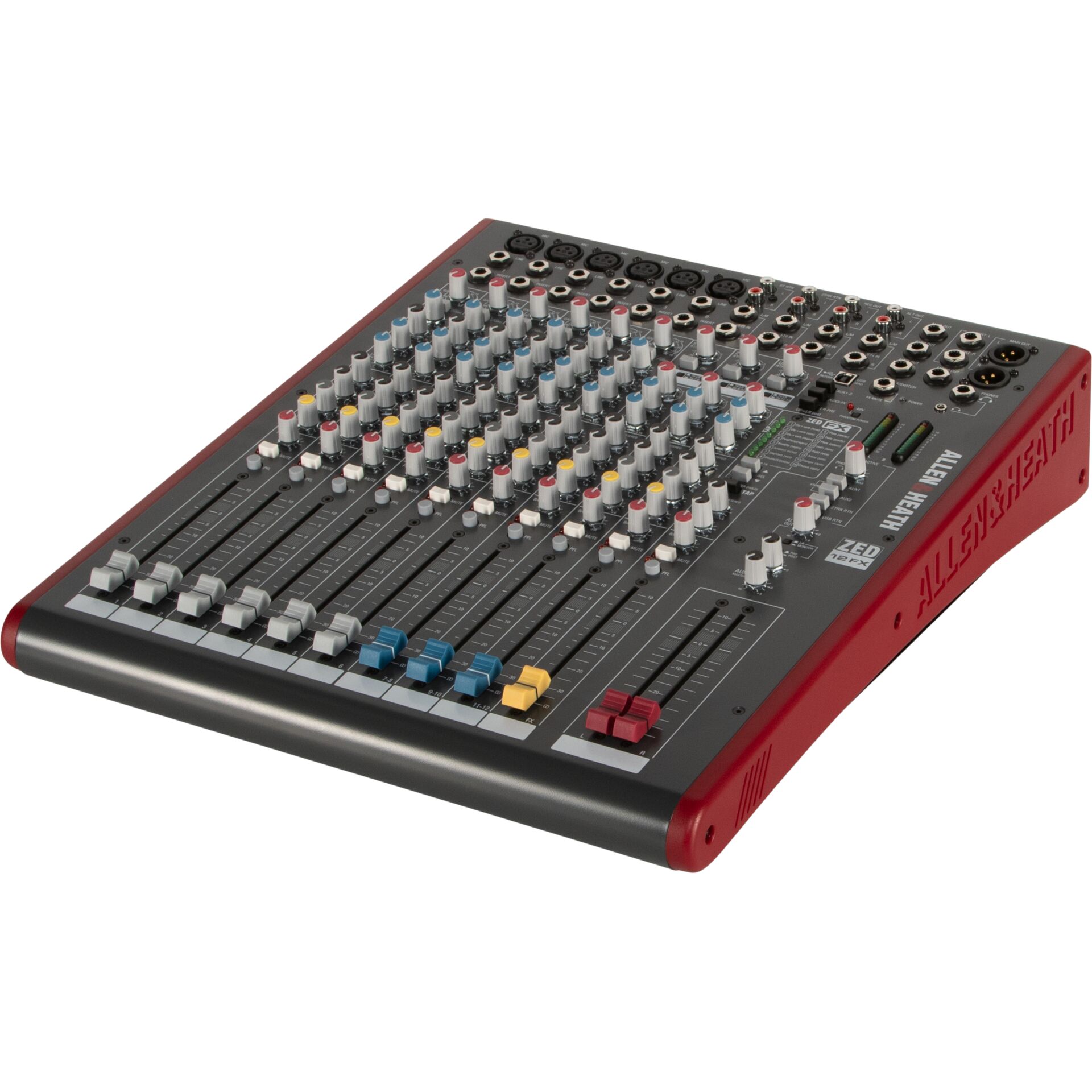

Allen & Heath ZED 12FX

Allen & Heath ZED-12FX – Analogmischpult

Dieses Mischpult richtet sich an Anwender, die mehrere Audioquellen übersichtlich steuern und gleichzeitig Effekte sowie Computer‑Audio einbinden möchten. Die klare Kanalstruktur unterstützt einen schnellen Aufbau und erleichtert das Arbeiten bei Proben, Auftritten oder Aufnahmen. Durch die Kombination aus analogen Eingängen und integrierter USB‑Schnittstelle eignet sich das Gerät für unterschiedliche Einsatzszenarien. Die Bedienelemente sind logisch angeordnet und ermöglichen präzise Eingriffe in den Mix. Damit behältst du auch bei komplexeren Setups jederzeit die Kontrolle.

Flexibler Einstieg für Mikrofone und Line-Signale
Der ZED‑12FX stellt mehrere Mono‑ und Stereo‑Kanäle bereit, die sich für Mikrofone, Instrumente und Zuspieler nutzen lassen. Die Mono‑Kanäle verfügen über kombinierte Mic/Line‑Eingänge mit großem Gain‑Bereich, sodass sich sowohl leise als auch laute Quellen sauber anpassen lassen. Line‑Signale werden über eine separate Verstärkerstufe mit geringem Rauschanteil verarbeitet. Ein schaltbarer Hochpassfilter pro Mono‑Kanal unterstützt die Reduzierung von Trittschall und tieffrequenten Störgeräuschen und sorgt für ein aufgeräumtes Klangbild bereits am Eingang.

Klangformung und Routing im Detail
Jeder Mono‑Kanal verfügt über einen 3‑Band‑EQ mit durchstimmbaren Mitten zur gezielten Klangbearbeitung. Die Stereo‑Kanäle sind mit einem 2‑Band‑EQ ausgestattet, der schnelle Korrekturen ermöglicht. Vier Aux‑Wege stehen für Monitor‑ und Effektmischungen zur Verfügung: Aux 1–2 arbeiten pre‑fader, Aux 3 und der FX‑Weg post‑fader. Dadurch lässt sich der Signalfluss flexibel an unterschiedliche Anwendungen anpassen.

Integrierte Effekte für den direkten Einsatz
Der interne Effektprozessor bietet 16 Presets, darunter Hall‑, Delay‑ und Modulationseffekte. Die Effekte werden in Stereo ausgegeben und lassen sich über den FX‑Send in den Mix einbinden. Zeitbasierte Effekte lassen sich per TAP‑Taste an das Tempo anpassen, wobei grundlegende Parameter direkt am Gerät beeinflusst werden können. Über einen optionalen Fußschalter kann das Effektsignal bei Bedarf stummgeschaltet werden. Dadurch eignet sich das Mischpult gut für Live‑Anwendungen mit wechselnden Anforderungen.

USB-Anbindung und kompakte Bauform
Über die integrierte USB‑Schnittstelle kannst du Audio direkt mit einem Computer austauschen. Die Verbindung arbeitet als bidirektionales Stereo‑Interface (2 In / 2 Out) und unterstützt Abtastraten bis 48 kHz bei 16 Bit. Das erleichtert Mitschnitte oder das Abspielen von Audiomaterial ohne zusätzliches Audio‑Interface. Trotz der umfangreichen Ausstattung bleibt das Gehäuse kompakt und transportabel. Das Set ist optional um ein Rack‑Montage‑Kit erweiterbar.

Eigenschaften:

• 12 Eingangskanäle ermöglichen das gleichzeitige Mischen mehrerer Mikrofone, Instrumente und Zuspieler
• 6 Mono‑Kanäle mit kombinierten Mic/Line‑Eingängen und großem Gain‑Bereich
• 3 Stereo‑Kanäle für Line‑Signale sowie zusätzliche Returns (z. B. USB und 2‑Track)
• 3‑Band‑EQ mit durchstimmbaren Mitten in den Mono‑Kanälen für präzise Klangbearbeitung
• 2‑Band‑EQ in den Stereo‑Kanälen für schnelle Anpassungen
• 4 Aux‑Wege (2× pre‑fader, 1× post‑fader, 1× FX) für Monitore und Effekte
• Integrierter Effektprozessor mit 16 Presets (Hall, Delay, Chorus, Flanger)
• TAP‑Funktion zur tempoabhängigen Einstellung von Delay‑Effekten
• USB‑Audio‑Interface für Stereo‑Aufnahme und Wiedergabe mit dem Computer
• Symmetrische Main‑Ausgänge für störungsarme Signalübertragung
• 100‑mm‑Fader für präzise Pegelregelung
• Hochpassfilter bei 100 Hz pro Mono‑Kanal

Spezifikationen:

• Mono‑Eingangskanäle: 6 × Mic/Line (XLR + 6,3 mm Klinke, kombiniert)
• Stereo‑Eingangskanäle: 3 Stereo‑Kanäle plus interne und externe Returns
• Mikrofon‑Gain: bis zu 69 dB
• Equalizer Mono‑Kanäle: 3‑Band‑EQ mit durchstimmbaren Mitten (HF 12 kHz, LF 80 Hz)
• Equalizer Stereo‑Kanäle: 2‑Band‑EQ (HF/LF)
• Hochpassfilter: 100 Hz, schaltbar pro Mono‑Kanal
• Aux‑Wege: 4 (Aux 1–2 pre‑fader, Aux 3 post‑fader, FX)
• Interne Effekte: 16 Presets (Hall, Delay, Modulation)
• Effektsteuerung: TAP‑Tempo und einfache Parameteranpassung
• USB‑Audio: Stereo In/Out, USB 1.1, 16 Bit, bis 48 kHz
• Hauptausgänge: XLR, symmetrisch, 0 dBu nominal / +21 dBu max
• Insert‑Punkte: pro Mono‑Kanal sowie im Main‑Signalweg (L/R)
• Phantomspeisung: 48 V, global schaltbar
• Fader: 100 mm (Kanal‑ und Masterfader)
• Abmessungen (B × T × H): 38,5 × 45 × 9,8 cm
• Gewicht: 6,5 kg
